数控转塔刀架卧式

基础信息

标准简介

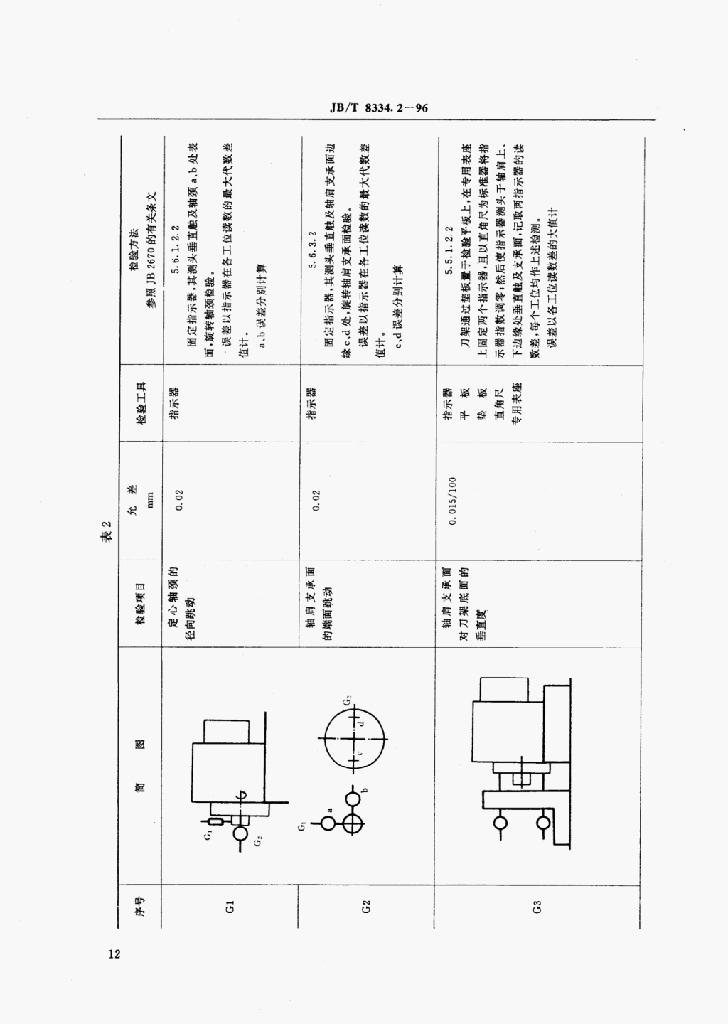

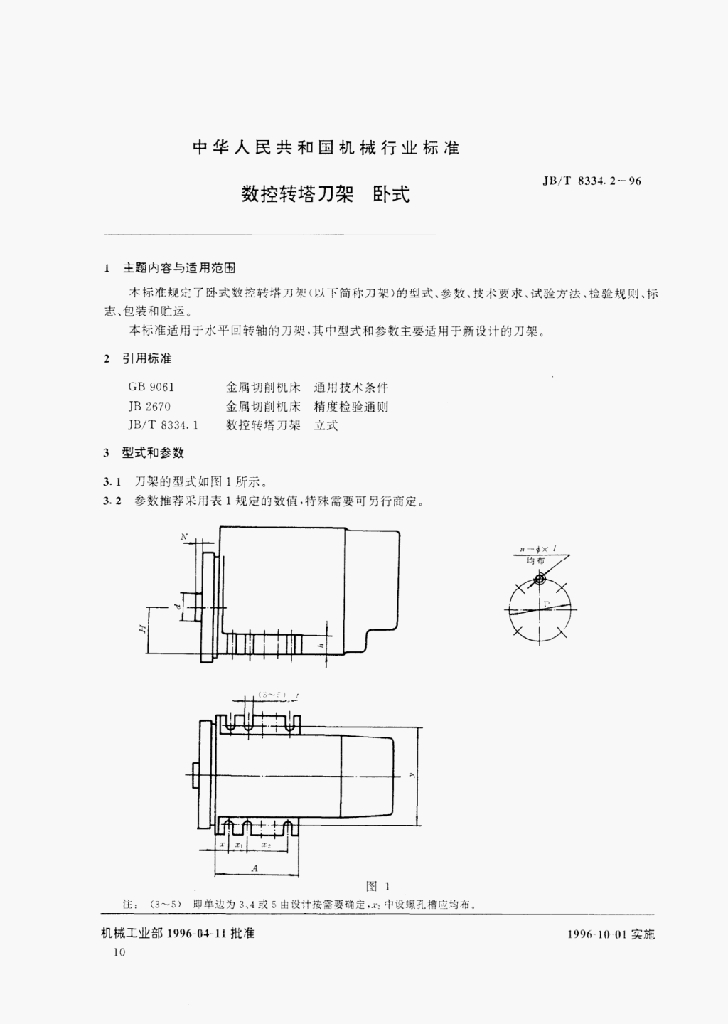

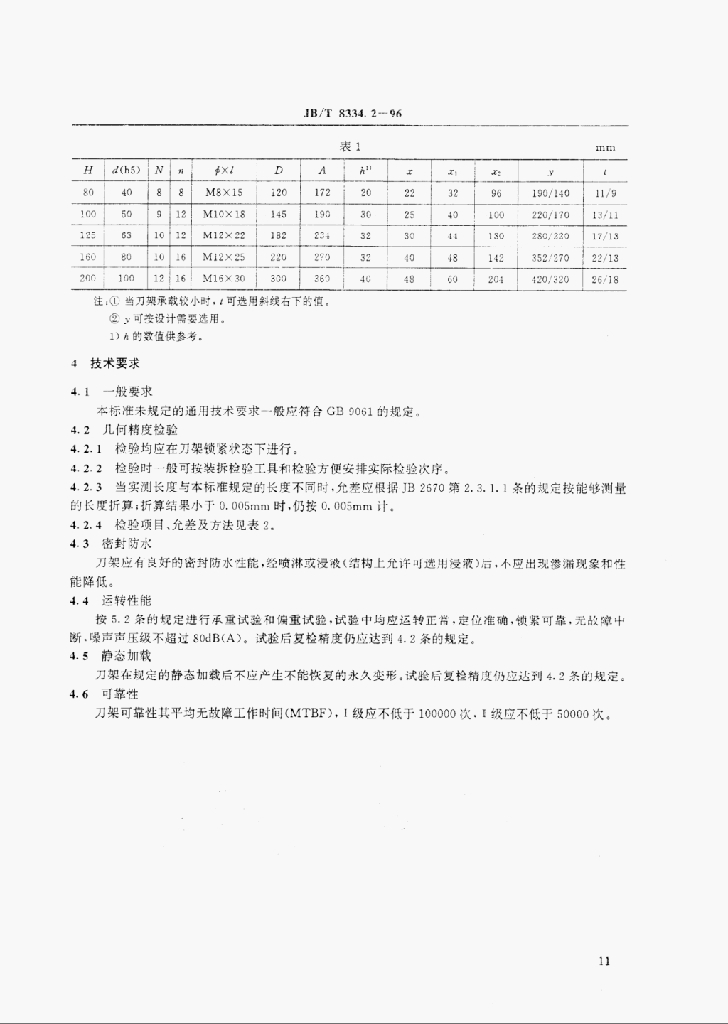

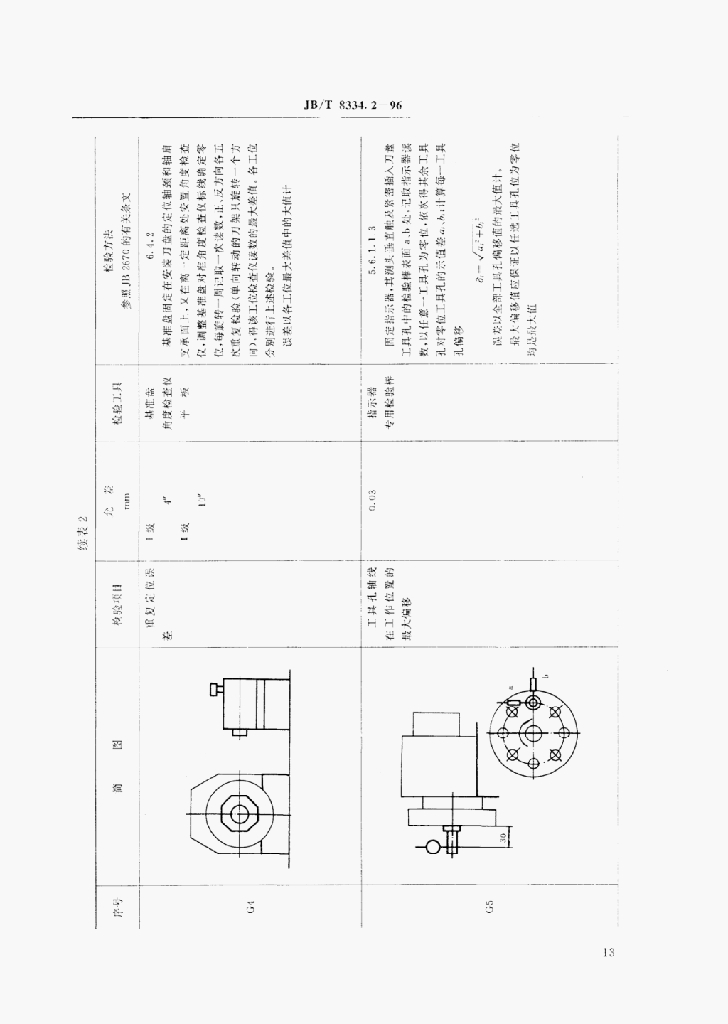

JB/T 8334.2-1996. 1主题内容与适用范围 JB/T 8334.2规定了卧式数控转塔刀架(以下简称刀架)的型式,参数、技术要求、试验方法,检验规则,标志.包装和贮运。 JB/T 8334.2适用于水平回转轴的刀架,其中型式和参数主要适用于新设计的刀架。2 引用标准 GB 9061 金属切削机床通用技术条件 JB 2670 金属切削机床﹑精度检验通则 JB/T 8334.1 数控转塔刀架―立式 3型式和参数 3.1 刀架的型式如图1所示。 3.2参数推荐采用表1规定的数值﹒特殊需要可另行商定。 4技术要求4.1一般要求 本标准未规定的通用技术要求-一般应符合GB 9061的规定。 4.2几何精度检验 4.2.1检验均应在刀架锁紧状态下进行。 4.2.2检验时一般可按装拆检验工具和检验方便安排实际检验次序。 4.2.3当实测长度与本标准规定的长度不同时,允差应根据JB 2670第2.3.1.1条的规定按能够测量的长度折算;折算结果小于0.005mm时,仍按0.005mm计。 4.2.4检验项目﹑允差及方法见表2。 4.3密封防水 刀架应有良好的密封防水性能,经喷淋或浸液(结构上允许可选用浸液)后,不应出现渗漏现象和性能降低。 4.4运转性能 按5.2条的规定进行承重试验和偏重试验﹐试验中均应运转正常﹐定位准确,锁紧可靠﹐无故障中断,噪声声压级不超过80dB(A)。试验后复检精度仍应达到4.2条的规定。 4.5静态加载 刀架在规定的静态加载后不应产生不能恢复的永久变形。试验后复检精度仍应达到4.2条的规定。 4.6可靠性 刀架可靠性其平均无故障工作时间(MTBF)，1级应不低于100000次.I级应不低于50000次。
