标准简介

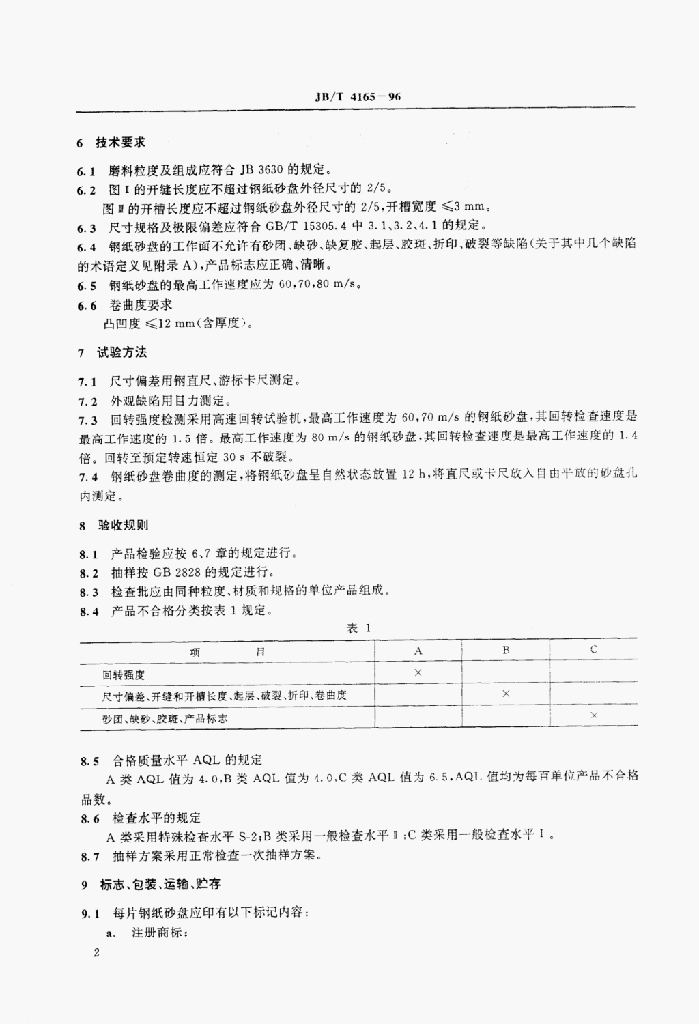

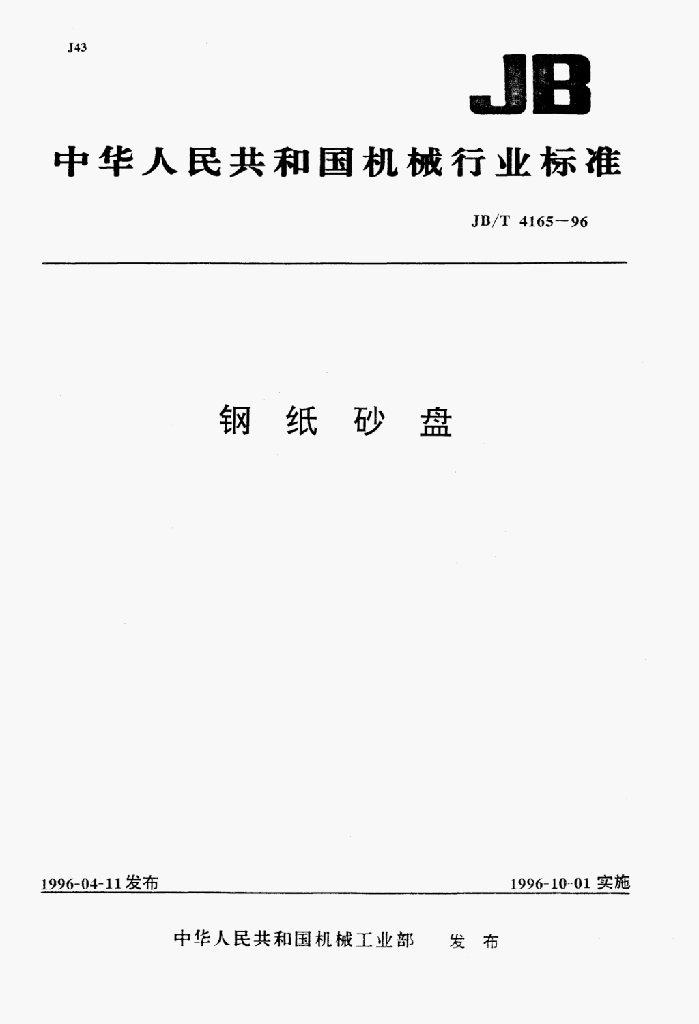

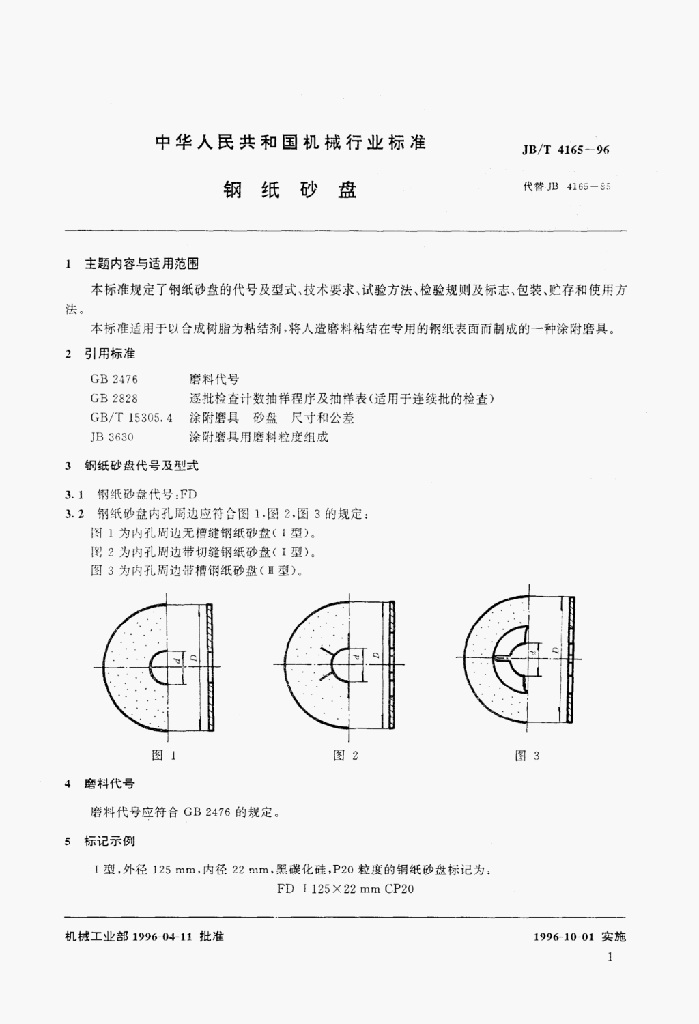

JB/T 4165-1996. 1主题内容与适用范围 JB/T 4165规定了钢纸砂盘的代号及型式,技术要求、试验方法,检验规则及标志,包装、贮存和使用方法。 JB/T 4165适用于以合成树脂为粘结剂,将人造磨料粘结在专用的钢纸表面而制成的一种涂附磨具。引用标准 GB 2476 磨料代号 GB 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB/T15305.4涂附磨具砂盘尺寸和公差 JB 3630 涂附磨具用磨料粒度组成 3钢纸砂盘代号及型式 3.1钢纸砂盘代号:FD 3.2钢纸砂盘内孔周边应符合图1.图2.图3的规定: 图1为内孔周边无槽缝钢纸砂盘(Ⅰ型)。 图2为内孔周边带切缝钢纸砂盘(Ⅰ型》。图3为内孔周边带槽钢纸砂盘(Ⅲ型)。 6技术要求 6.1磨料粒度及组成应符合JB 3630的规定。 6.2图Ⅰ的开缝长度应不超过钢纸砂盘外径尺寸的2/5。 图Ⅲ的开槽长度应不超过钢纸砂盘外径尺寸的2/5,开槽宽度≤3 mm。 6.3 尺寸规格及极限偏差应符合GB/T 15305.4中3.1,3.2,4.1的规定。 6.4钢纸砂盘的工作面不允许有砂团、缺砂、缺复胶、起层、胶斑、折印、破裂等缺陷(关于其中几个缺陷的术语定义见附录A),产品标志应正确、清晰。 6.5钢纸砂盘的最高工作速度应为60,70,80 m/s。 6.6卷曲度要求 凸凹度≤12 mm(含厚度)。 7试验方法 7.1尺寸偏差用钢直尺、游标卡尺测定。 7.2外观缺陷用目力测定。 7.3回转强度检测采用高速回转试验机﹐最高工作速度为60,70 m/s 的钢纸砂盘,其回转检查速度是最高工作速度的1.5倍。最高工作速度为 80 m/s的钢纸砂盘.其回转检查速度是最高工作速度的1.4倍。回转至预定转速恒定30 s不破裂。 7.4钢纸砂盘卷曲度的测定﹐将钢纸砂盘呈自然状态放置12 h,将直尺或卡尺放入自由平放的砂盘孔内测定。 8验收规则 8.1产品检验应按6、7章的规定进行。 8.2抽样按GB 2828的规定进行。 8.3检查批应由同种粒度,材质和规格的单位产品组成。 8.4产品不合格分类按表1规定。
