磨刀机

基础信息

标准简介

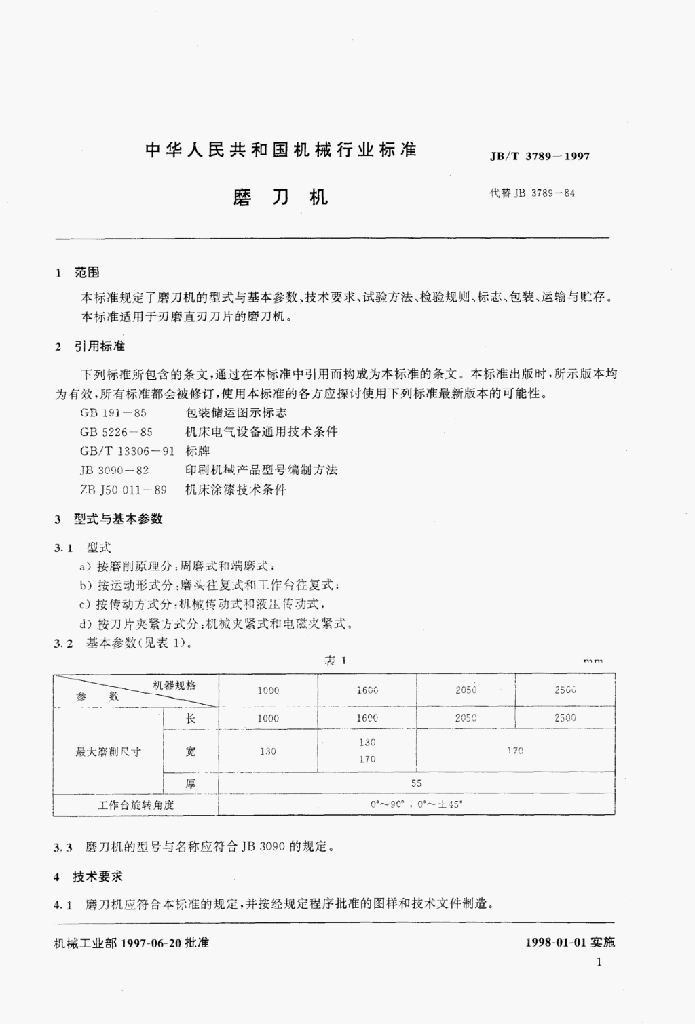

JB/T 3789-1997. 1范围 JB/T 3789规定了磨刀机的型式与基本参数,技术要求,试验方法,检验规则、标志,包装、运输与贮存。本标准适用于刃磨直刃刀片的磨刀机。 引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效﹐所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 191--85 包装储运图示标志 GB 5226-85 机床电气设备通用技术条件 GB/T13306-91标牌 JB 3090-82 印刷机械产品型号编制方法 7.B J50 011--89机床涂漆技术条件 3型式与基本参数 3.1型式 a〉按磨削原理分,周磨式和端磨式; b)按运动形式分:磨头往复式和工作台往复式; c）按传动方式分:机械传动式和液压传动式，》按刀片夹紧方式分:机械灾紧式和电磁夹紧式。 3.2基本参数(见表1)。 4.4磨刀机应运转平稳、操纵机构灵活可靠。 4.5轴承工作温升不大于35℃. 4.6噪声不大于80 dB(A)。 4.7磨刀机砂轮及冷却液向外飞溅的防护装置应齐全可靠。 4.8电气系统 4.8.1机壳与电源进线间的绝缘电阻不小于1 MQ。 4.8.2耐压强度为1500-V(50 Hz>。 4.8.3磨刀机应有可靠的接地装置及标志,接地电阻不大于0.1 Q. 4.9外观质量 4.9.1外露加工面不应有锈蚀、磕碰和明显的划痕。 4.9.2外露非加工面不应有凸瘤,凹陷及气孔等缺陷。 4.9.3除油漆颜色外,产品涂漆质量应符合ZB J50 011的规定。 5试验方法 5.1空运转试验 磨刀机空运转试验不得少于2h,目测运转情况,应符合4.4和4.7规定。 5.2磨刀机精度的检验 5.2.1工作台工作面的平面度检验 a)在工作台的每个工作面上用两个可调整垫块将平尺放在垫块上,使千分表在平尺两端上的读数相同; b)支承放在距平尺两端的2/9处,测量平尺的精度应不低于1级,在长度方向测量时,所用的平尺不小于1000 mm; c)千分表安置在工作台工作面上,使其测量头与平尺工作面垂直接触,并沿平尺移动;d)在不少于两个纵向、三个横向和两个对角线的方向上进行检验,其结果应符合4.2规定。 5.2.2工作台工作面对机架纵向移动方向的平行度检验 将工作台工作面分别处于水平和旋转极限位置上,固定千分表,移动工作台,用千分表测量运行方
