托架式离心泵型号标记、性能和尺寸

基础信息

标准简介

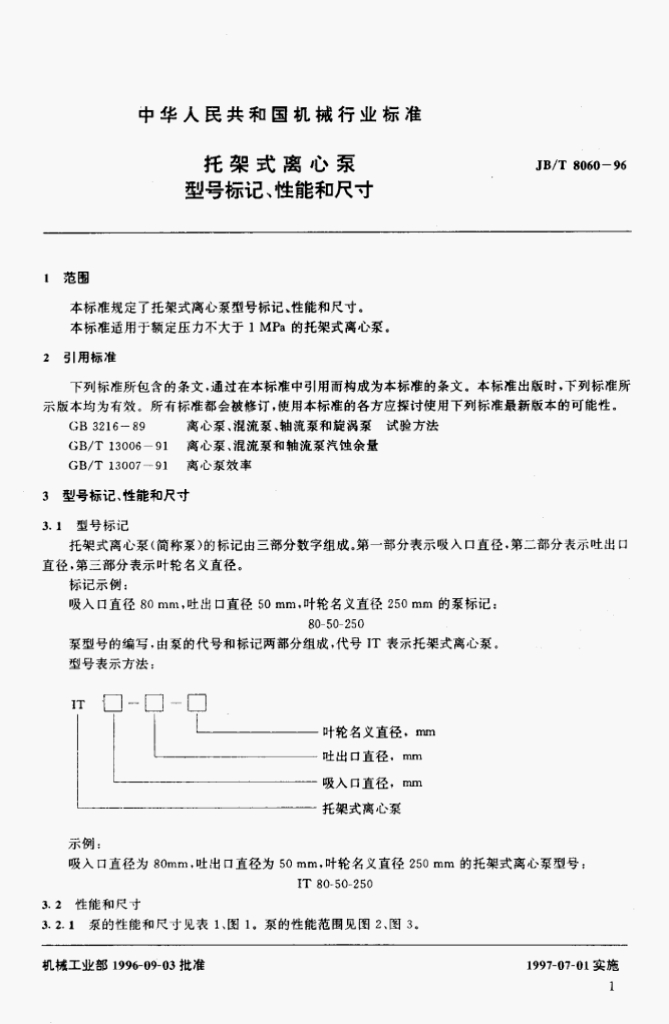

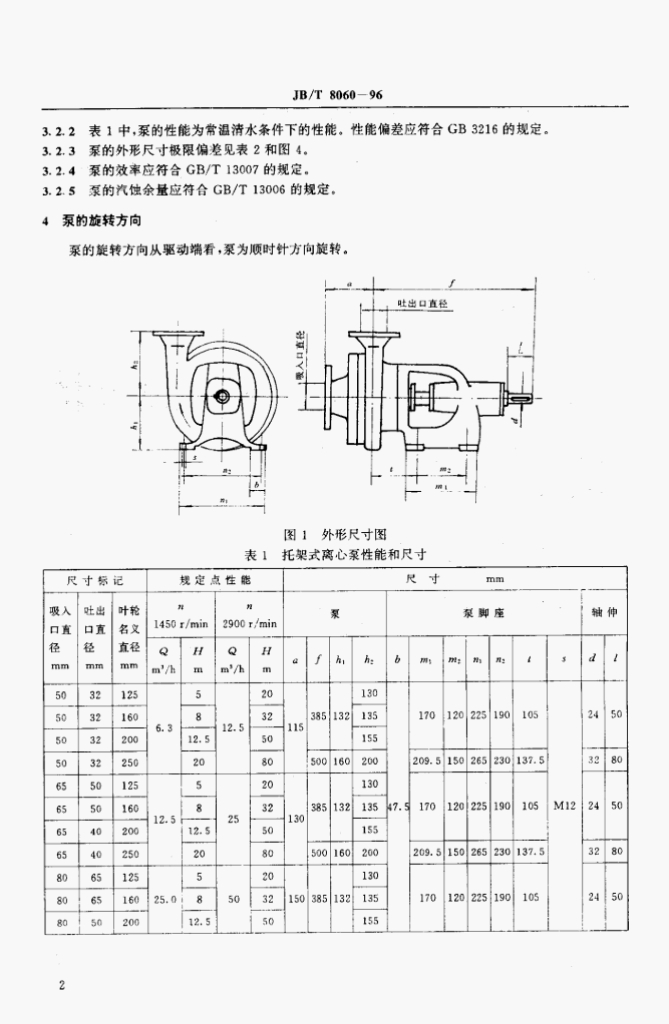

JB/T 8060-1996. 1范围 JB/T 8060规定了托架式离心泵型号标记.性能和尺寸。本标准适用于额定压力不大于1 MPa的托架式离心泵。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时，下列标准所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 3216-89 离心泵、混流泵﹑轴流泵和旋涡泵试验方法 GB/T 13006-91离心泵﹑混流泵和轴流泵汽蚀余量 GB/T 13007-91离心泵效率 3型号标记、性能和尺寸 3.1型号标记 托架式离心泵(简称泵)的标记由三部分数字组成。第一部分表示吸入口直径.第二部分表示吐出口直径,第三部分表示叶轮名义直径。 标记示例: 吸入口直径80 mm,吐出口直径50 mm,叶轮名义直径250 mm的泵标记: 80-50-250 泵型号的编写,由泵的代号和标记两部分组成,代号IT表示托架式离心泵。型号表示方法: 3.2性能和尺寸 3.2.1泵的性能和尺寸见表1,图1。泵的性能范围见图2,图3。 3.2.2表1中,泵的性能为常温清水条件下的性能。性能偏差应符合GB 3216的规定。 3.2.3泵的外形尺寸极限偏差见表2和图4。 3.2.4泵的效率应符合GB/T 13007的规定。 3.2.5泵的汽蚀余量应符合GB/T 13006的规定。 4泵的旋转方向 泵的旋转方向从驱动端看v泵为顺时针方向旋转。
