机用虎钳

基础信息

标准简介

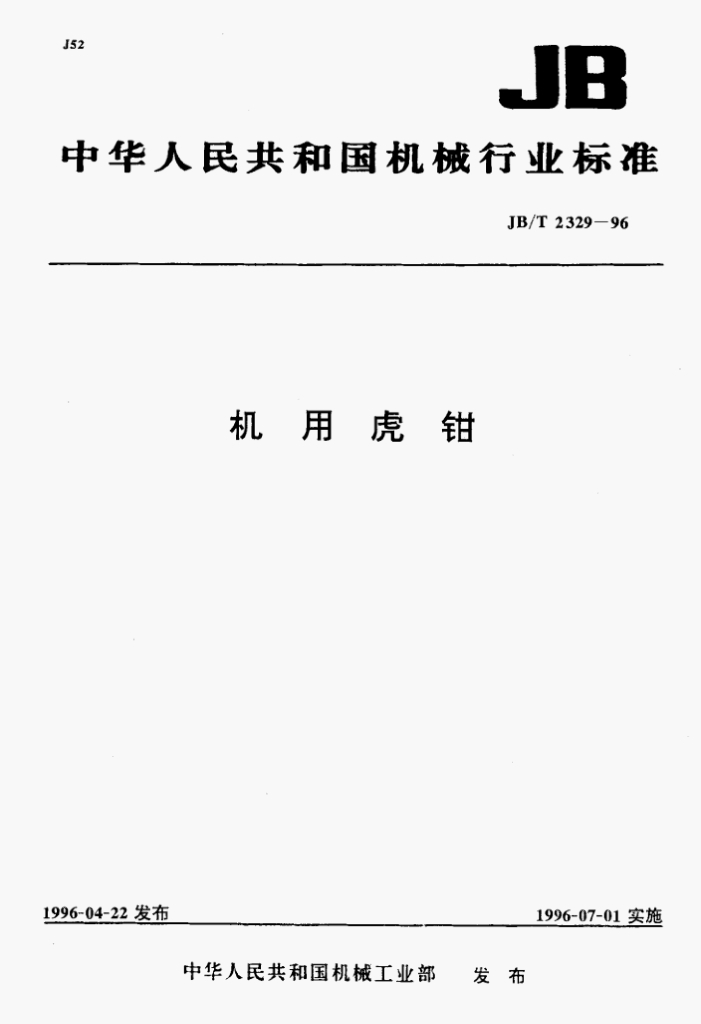

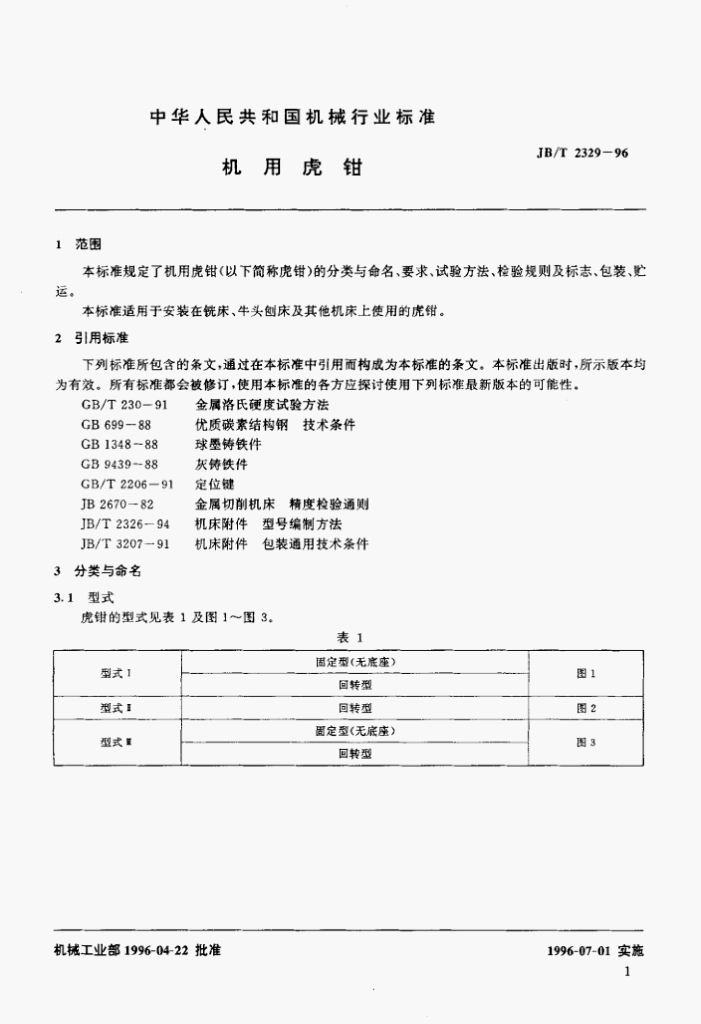

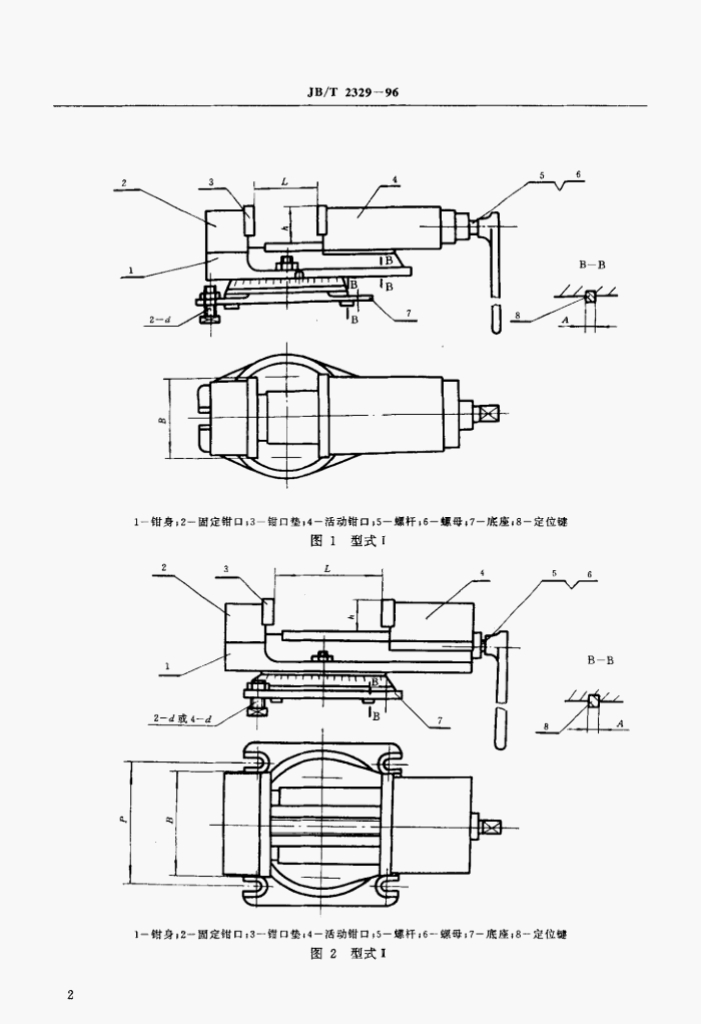

JB/T 2329-1996. 1范围 JB/T 2329规定了机用虎钳(以下简称虎钳)的分类与命名,要求,试验方法,检验规则及标志,包装、贮运。 JB/T 2329适用于安装在铣床、牛头创床及其他机床上使用的虎钳。 2 引用标准 下列标准所包含的条文,逋过仕中哲内z方应谈讨使用下列标准最新版本的可能性。为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 230-91 金属洛氏硬度试验方法 GB 699--88 优质碳素结构钢技术条件 GB 1348--88 球墨铸铁件 GB 9439--88 灰铸铁件 GB/T 2206-91 定位键 JB 2670一82 金属切削机床﹑精度检验通则 JB/T 2326-94 机床附件﹐型号编制方法 JB/T 3207一91 机床附件包装通用技术条件 3分类与命名 3.1型式 虎钳的型式见表1及图l~图3。 5 试验方法 5.1硬度检验按GB/T 230规定的检验方法进行检验。 5.2精度检验按表6规定的检验方法进行检验。 5.3夹紧力试验应将虎钳固定在检验台上,在钳口夹持面中间位置放置夹紧力测试仪,用力矩扳手在螺杆方头施加力矩,使其夹紧测试仪。检验结果应符合4.3.3的规定。 6检验规则 6.1出厂检验 每台产品应检验合格,方可出厂。 出厂检验项目一般包括4.2,4.3.1,4.3.2,4.4,4.5及第7章。 6.2型式检验 有下列情况之一,应进行型式检验: a）新产品或老产品转厂生产的试制定型鉴定; b）正式生产后,如结构,材料、工艺有较大改变,可能影响产品性能时。对产品进行型式检验时,应对本标准的全部规定进行检验。
