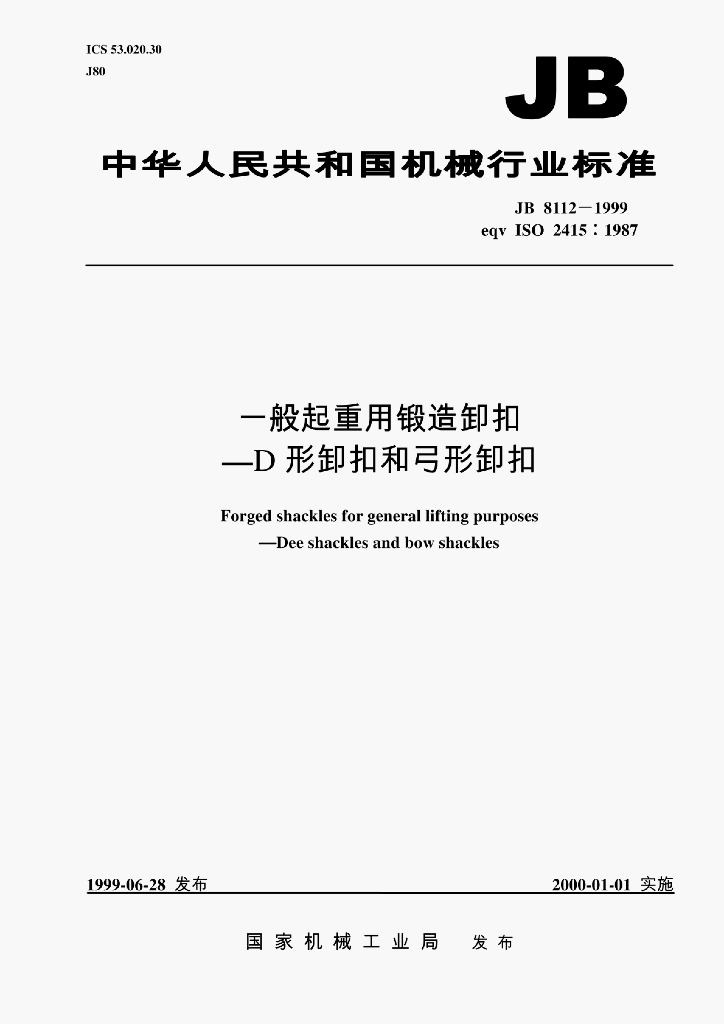

一般起重用锻造卸扣D形卸扣和弓形卸扣

基础信息

标准简介

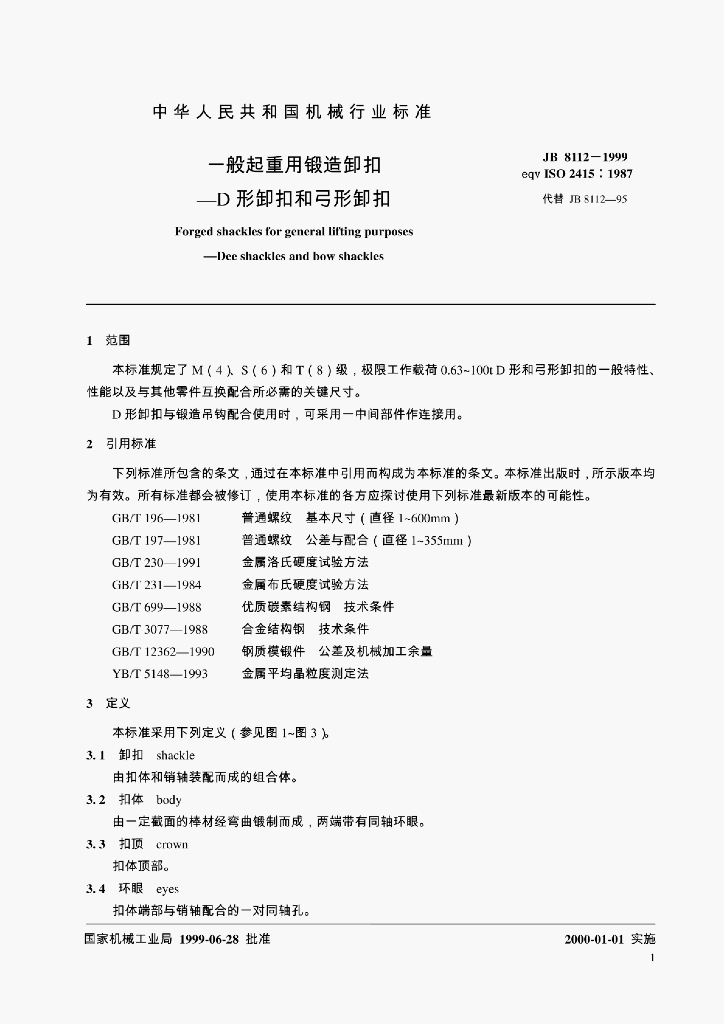

JB 8112-1999.Forged shackles for general lifting purposes—Dee shackles and bow shackles. 1范围 JB 8112规定了M ( 4 )S ( 6 )和T ( 8 )级﹐极限工作载荷0.63~100t D形和弓形卸扣的一般特性、性能以及与其他雩件互换配合所必需的关键尺寸。 D形卸扣与锻造吊钩配合使用时﹐可采用一中间部件作连接用。 2引用标准 下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订﹐使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 196—1981 普通螺纹基本尺寸（直径1~600mm ) GB/T 197—1981 普通螺纹公差与配合（直径1~355mm ) GB/T 230—1991 金属洛氏硬度试验方法 GB/T 231—1984 金属布氏硬度试验方法 GB/T 699—1988 优质碳素结构钢技术条件 GB/T 3077——1988 合金结构钢技术条件 GB/T 12362—1990 钢质模锻件公差及机械加工余量 YB/T5148—1993 金属平均晶粒度测定法 3定义 JB 8112采用下列定义（参见图1~图3 )b3.1卸扣shackle 由扣体和销轴装配而成的组合体。3.2扣体body 由一定截面的棒材经弯曲锻制而成,两端带有同轴环眼。3.3扣顶crown 扣体顶部。3.4环眼eyes 扣体端部与销轴配合的一对同轴孔。
