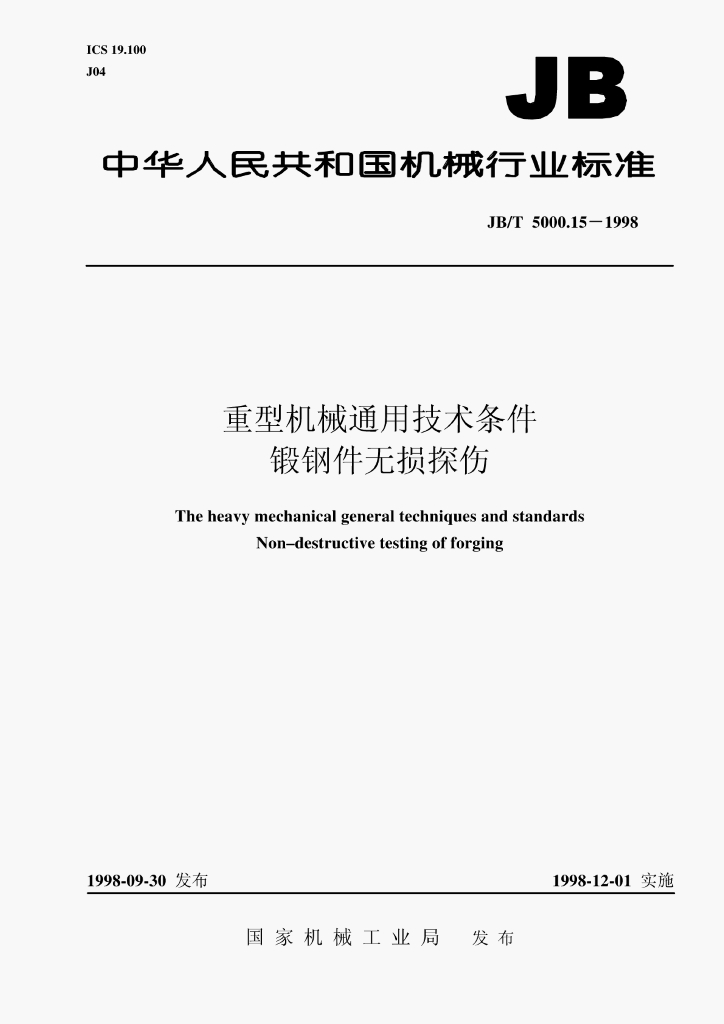

重型机械通用技术条件锻钢件无损探伤

基础信息

标准简介

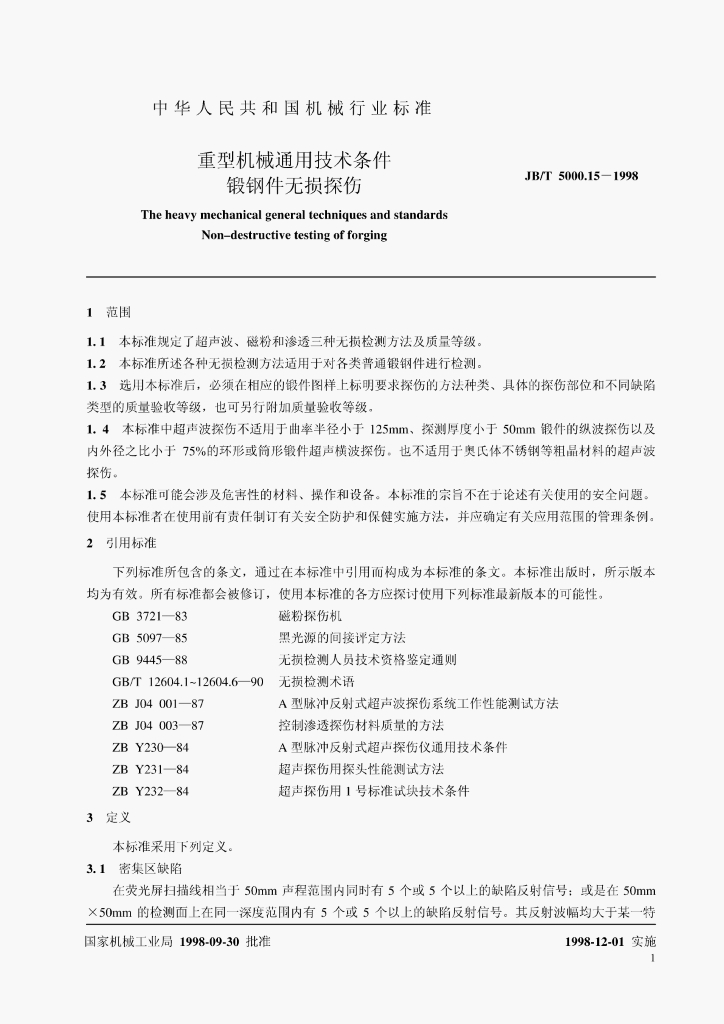

JB/T 5000.15-1998.The heavy mechanical general techniques and standards Non-destructive testing of forging. 1范围 1.1 JB/T 5000.15规定了超声波、磁粉和渗透三种无损检测方法及质量等级。 1.2 JB/T 5000.15所述各种无损检测方法适用于对各类普通锻钢件进行检测。 1.3选用本标准后，必须在相应的锻件图样上标明要求探伤的方法种类、具体的探伤部位和不同缺陷类型的质量验收等级，也可另行附加质量验收等级。 1.4本标准中超声波探伤不适用于曲率半径小于 125mm、探测厚度小于50mm锻件的纵波探伤以及内外径之比小于75%的环形或简形锻件超声横波探伤。也不适用于奥氏体不锈钢等粗品材料的超声波探伤。 1.5本标准可能会涉及危害性的材料、操作和设备。本标准的宗旨不在于论述有关使用的安全问题。使用本标准者在使用前有责任制订有关安全防护和保健实施方法，并应确定有关应用范围的管理条例。引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB 3721—83 磁粉探伤机 GB5097—85 黑光源的间接评定方法 GB 9445—88 无损检测人员技术资格鉴定通则 GB/T 12604.1~12604.6—90无损检测术语 ZB J04 001—87 A型脉冲反射式超声波探伤系统工作性能测试方法 ZB J04 003—87 控制渗透探伤材料质量的方法 ZB Y230—84 A型脉冲反射式超声探伤仪通用技术条件 ZB Y231—84 超声探伤用探头性能测试方法 ZB Y232—84 超声探伤用1号标准试块技术条件 3定义 本标准采用下列定义。 3.1密集区缺陷 在荧光屏扫描线相当于50mm声程范围内同时有5个或5个以上的缺陷反射信号;或是在50mm×50mm 的检测面上在同一深度范围内有5个或5个以上的缺陷反射信号。其反射波幅均大于某一特
