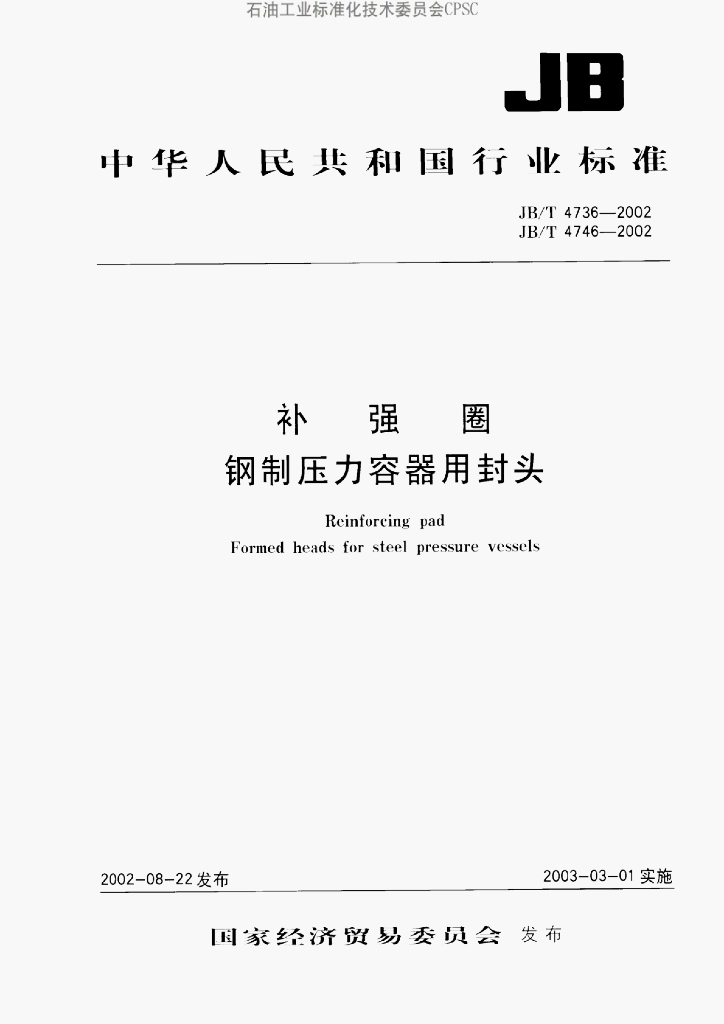

补强圈 钢制压力容器用封头

基础信息

标准简介

JB/T 4746-2002.1范围1.1JB/T 4746规定了钢制压力容器用封头的制造、检验、验收要求，同时给出了钢制压力容器用封头的常用型式与参数。1.2JB/T 4746给出的型式与参数适用于表1所列类型的整板或拼板采用冲压、旋压及卷制成形的钢制压力容器用封头。1.3JB/T 4746规定的制造、检验与验收要求既适用于表1所列类型的封头，也适用于其他型式与参数的整板或拼板采用冲压、旋压及卷制成形的钢制压力容器用椭圆形、碟形、折边锥形与球冠形封头。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。CB 150- 1998 钢制压力 容器GB/T 1804- 2000-般公差 未注公差的线性和角度尺寸的公差JB 4708- -2000 钢制压 力容器焊接工艺评定JB 4730- -1994压 力容器无损检测JB 4732--1995钢制压力 容器一分析设计标准压力容器安全技术监察规程(原国家质量技术监督局1999年颁布)3符号A--封头内表面积,m? ;C.--钢材厚度负偏差,按相应钢板标准选取,mm;DN---封头公称直径(按表1规定),mm;D.--椭圆形、碟形和球冠形封头内直径或折边锥形封头大端内直径,mm;D.-一折边锥形封头 小端内直径, mm;D.--椭圆形 、碟形和球冠形封头外直径或折边锥形封头大端外直径,mm;D.一-折边锥形封头小端外直径，mm:H一碟形、球冠形封头及以内径为基准椭圆形封头总深度或折边锥形封头及以外径为基准椭四形;封头总高度，mm;H'一-折边锥形封头至锥顶总高度,mm;h-椭圆形、碟形及折边锥形封头直边高度,mm;m--封头质量,kg;R.--碟形、球冠形封头球面部分内半径，mm;一碟形 、折边锥形封头大端过渡段转角内半径. mm;

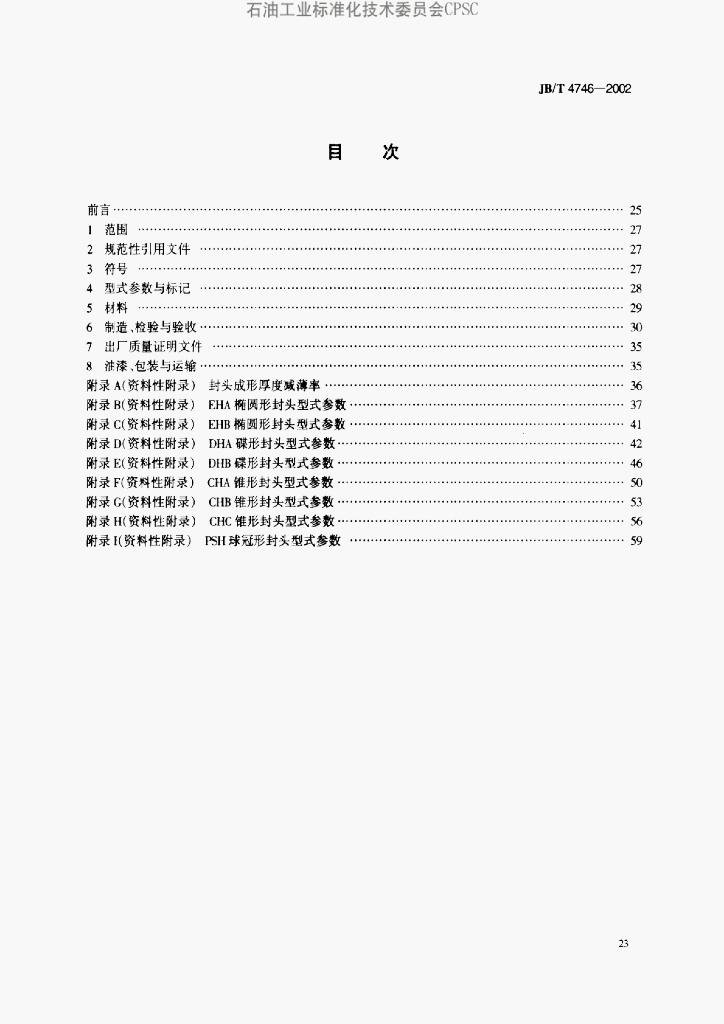

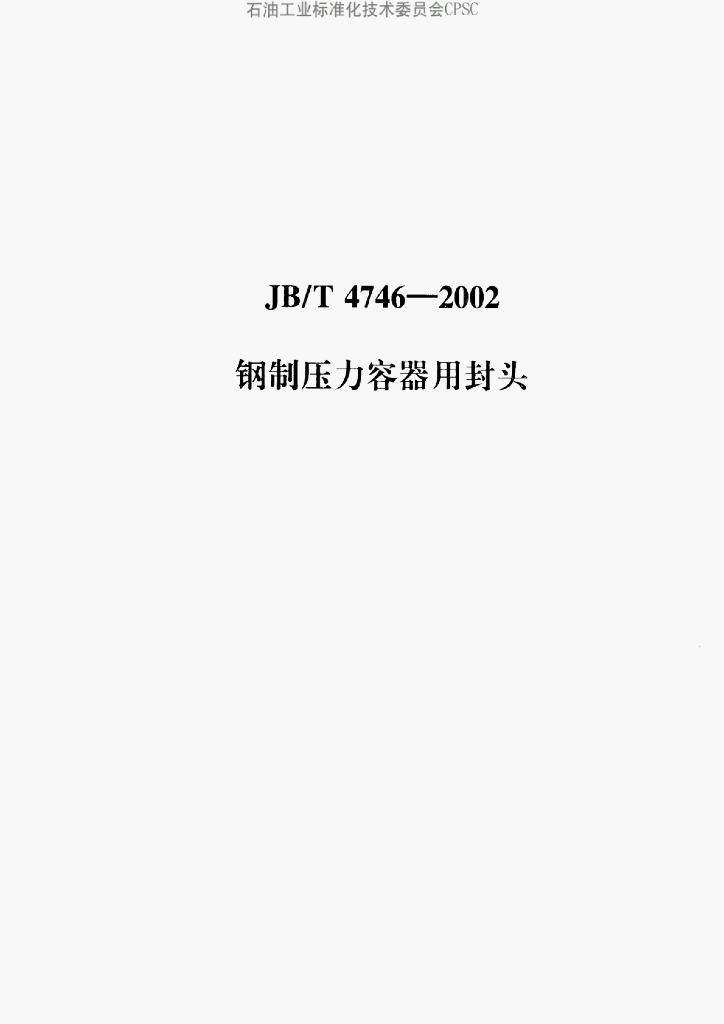

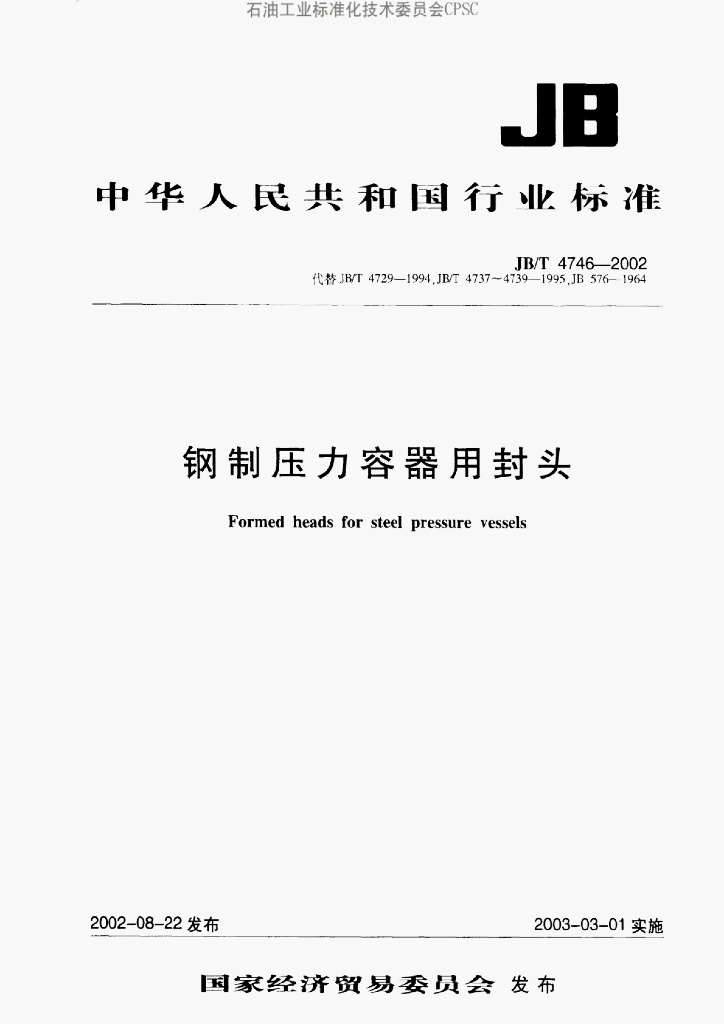

内容预览
