Y系列三相异步电动机

基础信息

标准简介

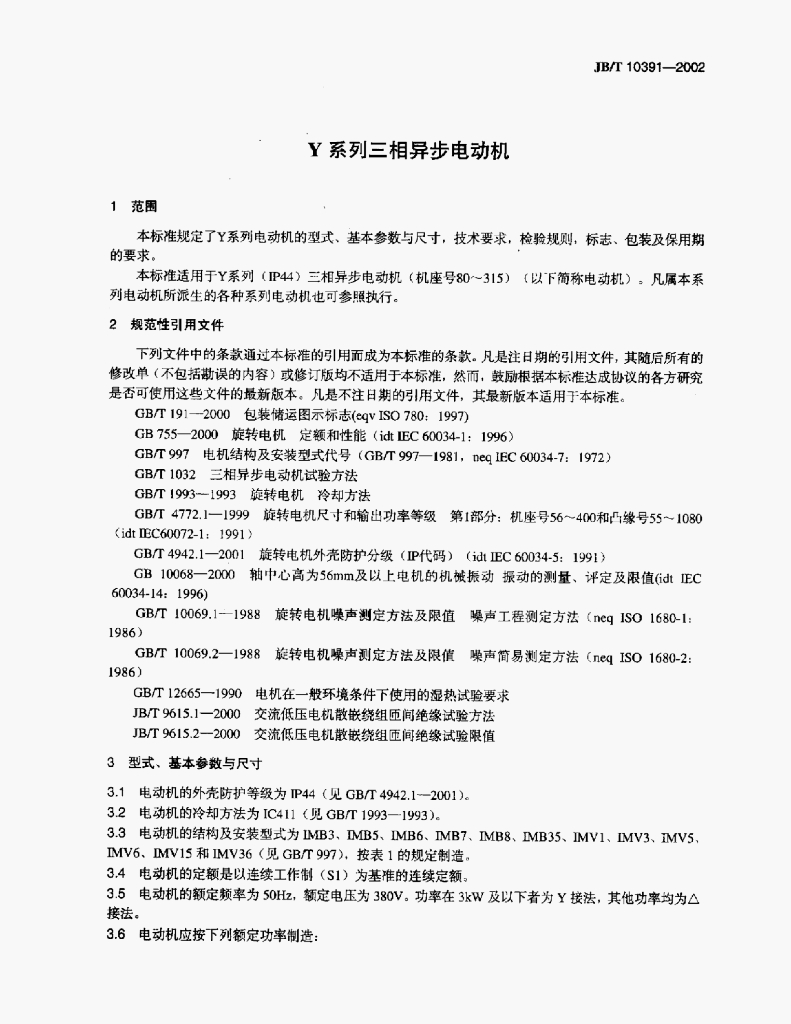

JB/T 10391-2002. 1范围 JB/T 10391规定了Y系列电动机的型式、基本参数与尺寸，技术要求，检验规则，标志、包装及保用期 的要求。 JB/T 10391适用于Y系列(IP44) 三相异步电动机(机座号80~315) (以下简称电动机) 。凡属本系 列电动机所派生的各种系列电动机也可参照执行。 2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注8日期的引用文件，其随后所有的 修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GBT191- 2000 包装储运图示标志(cqv ISO 780: 1997) GB 755- 2000 旋转电机定额 和性能(idt IEC 60034-1: 1996) GB/T997电机结构及安装型式代号 (GB/T997- -1981， neq IEC 60034-7: 1972) GB/T 1032三相异 步电动机试验方法 GBT 1993-1993旋转电机 冷却方法 GB/T 4772.1- 1999 旋转电机尺 寸和输出功率等级第I部分: 机座号56~400和凸缘号55~ 1080 (idt IEC60072-1: 1991) GB/T4942.1- 2001 旋转电机外壳防护分级 (P代码) (idt LEC 60034-5: 1991) GB 10068- 2000 轴中心高 为56mm及以上电机的机械振动振动的测量、评定及限值(dt IEC 60034-14: 1996) GB/T 10069.1- -1988旋转电机噪声 测定方法及限值噪声工程测定方法 (neq IsO 1680-1: 1986) GBAT 10069.2- -1988 旋转电机噪声剥定方法及限值噪声 简易测定方法(neq ISO 1680-2: 1986) GB/T 12665- -1990 电机在-般环境条件下使用的湿热试验要求 JBT 9615.1- -2000 交流低压 电机散嵌绕组匝间绝缘试验方法 JBT 9615.2- -2000 交流低压 电机散嵌绕组匝间绝缘试验限值 3型式、基本参数与尺寸 3.1电动机的外壳防护等级为 IP44 (见GB/T 4942.1- 2001)。 3.2电动机的冷却方法为 IC411 (见GB/T 1993- - 1993)。 3.3电动机的结构及安装型式为 MB3、MB5、IMB6、 MB7、IMB8、IMB35、 IMV1、 IMV3、IMVS, IMV6、IMV15 和IMV36 (见GB/T 997)，按表1的规定制造。 3.4电动机的定额是以连续工作制 (S1)为基准的连续定额。 3.5电动机的额定频率为50Hz,额定电压为380V

内容预览

相关标准
