通信电缆配线管道图集

基础信息

标准简介

YD 5062-1998.Distributing Conduit Atlas for Telecommunication Cables.1配线电缆管道的敷设1.0.1配线电缆管道是为敷设配线电缆而设计的，本图集所包含的各种图纸适用于通信建设工程和厂矿企业内部通信工程。1.0.2配线电缆管道的容量包括配线电缆、专线电缆、有线电视电缆、用户光缆和其他用途所使用的管孔。1.0.3配线电缆管道应采用PVC管。PVC管的标称内径系列可以按φ25，φ50, φ75 或φ100(单位:mm)四种，也可以按当地料源选择，并根据各种不同的电缆外径来选用。在手孔里其敷设位置见图PX-07。1.0.4配线电缆管道基本在人行道下敷设，在居民小区沿道路敷设，然后横穿绿化地带接至建筑物的进线手孔，应避免放射性的随意敷设，以免在建设地上、地下构筑物时，需要移改位置。1.0.5在人行道有覆盖层(如水泥方砖)的地段，配线管道的最小埋深为100 mm。有冻土的地区，应注意防水和排水，以免结冰时将电缆挤坏。1.0.6在石质地段敷设PVC管，需用砂、土作垫层。在非石质地段敷设PVC管，一般不作垫层，是否作垫层，视具体条件而定。1.0.7为了满足敷设光纤电缆的需要，需敷设大量小径管孔，当配线管道与主干管道合并在一起时，一般也应按比例，根据所在地段的要求进行设计。1.0.8 敷设光纤电缆的管孔，在人(手)孔间应整根敷设,不作接头。

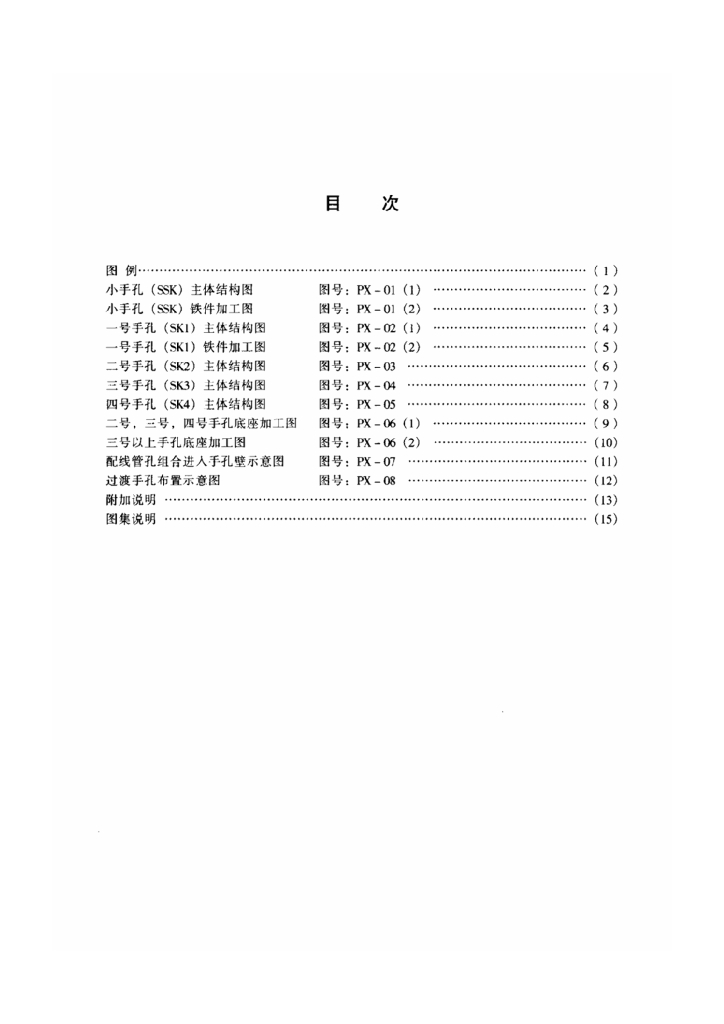

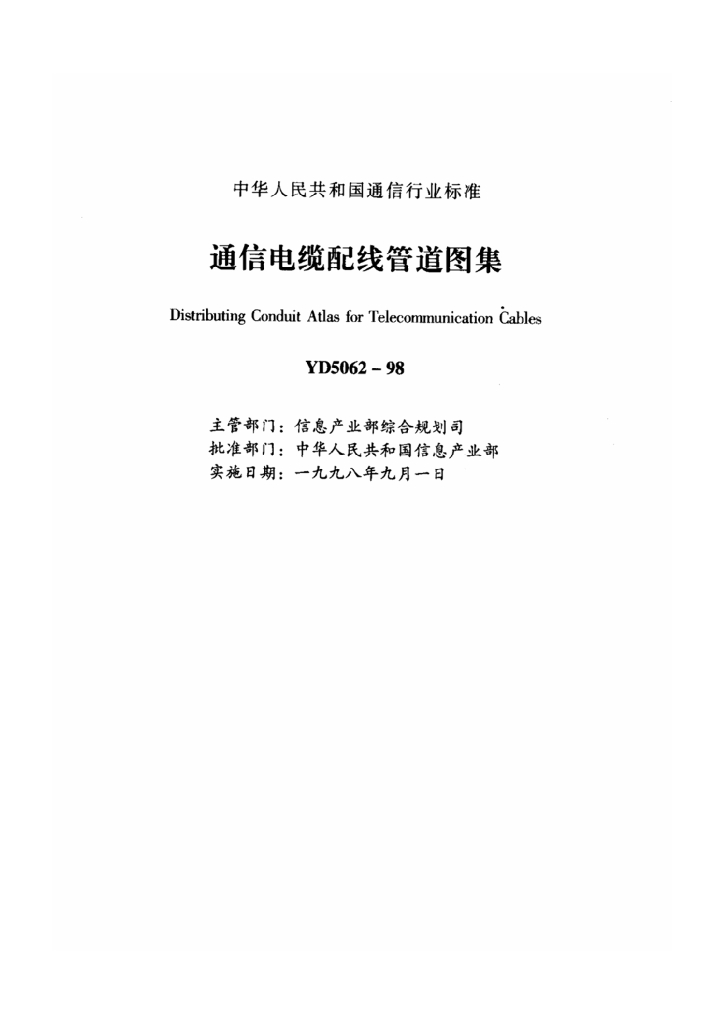

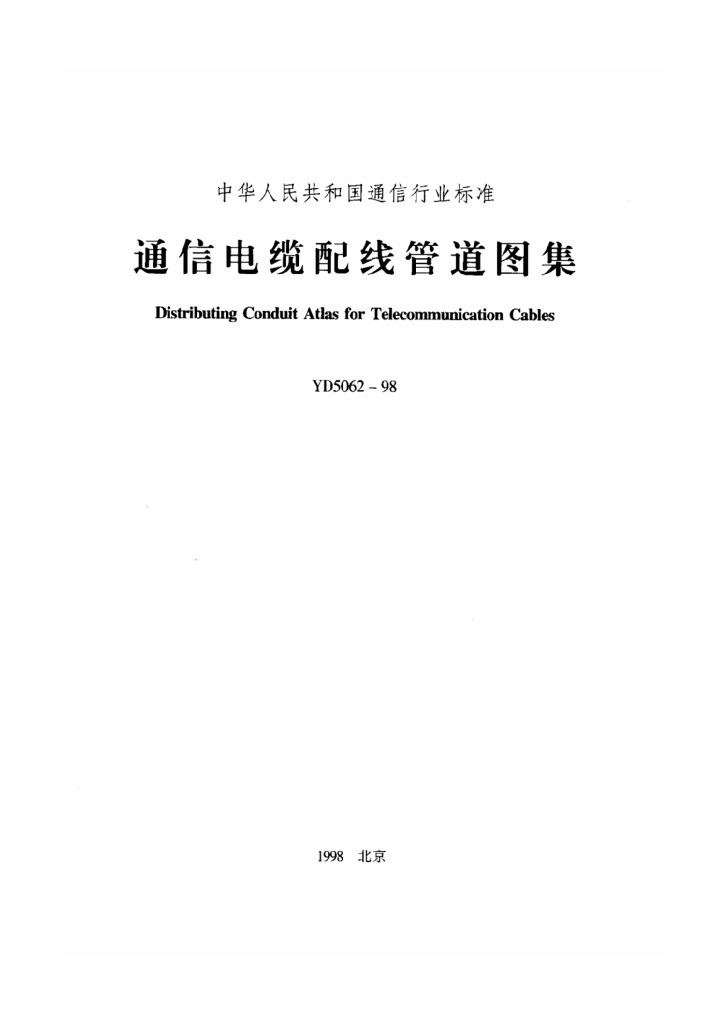

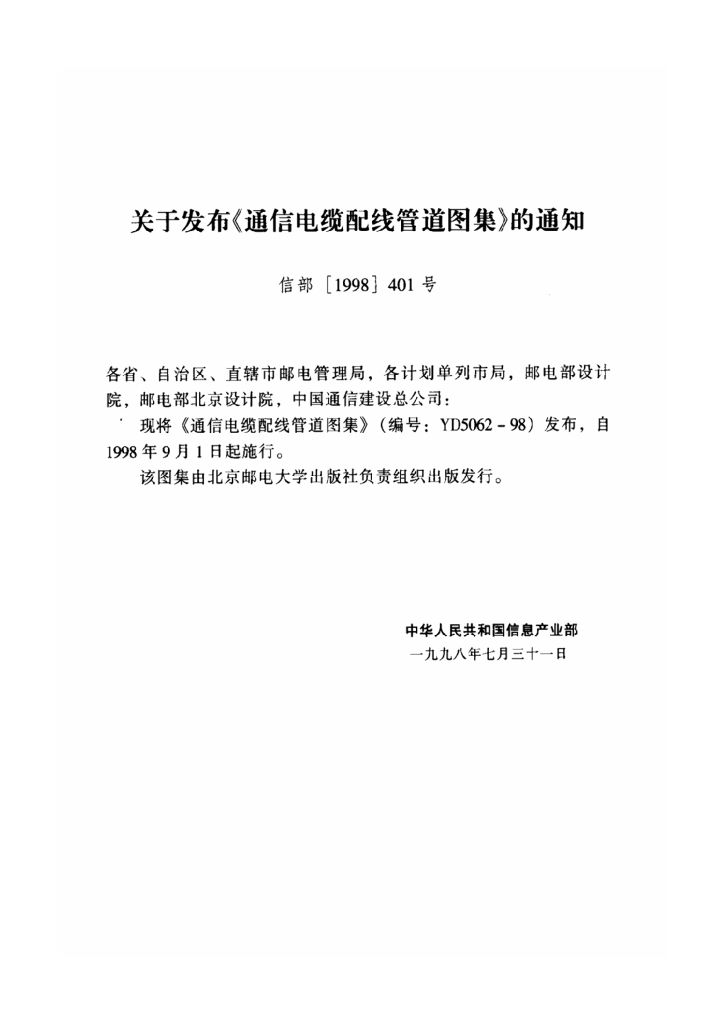

内容预览
