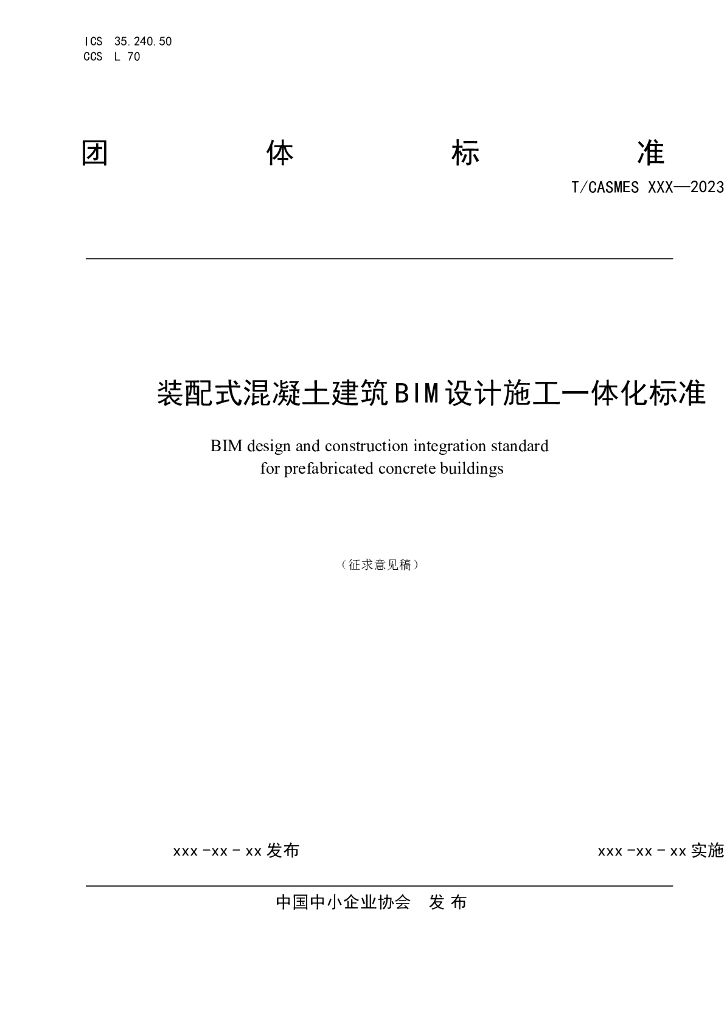

装配式混凝土建筑BIM设计施工一体化标准（征求意见稿）

基础信息

标准简介

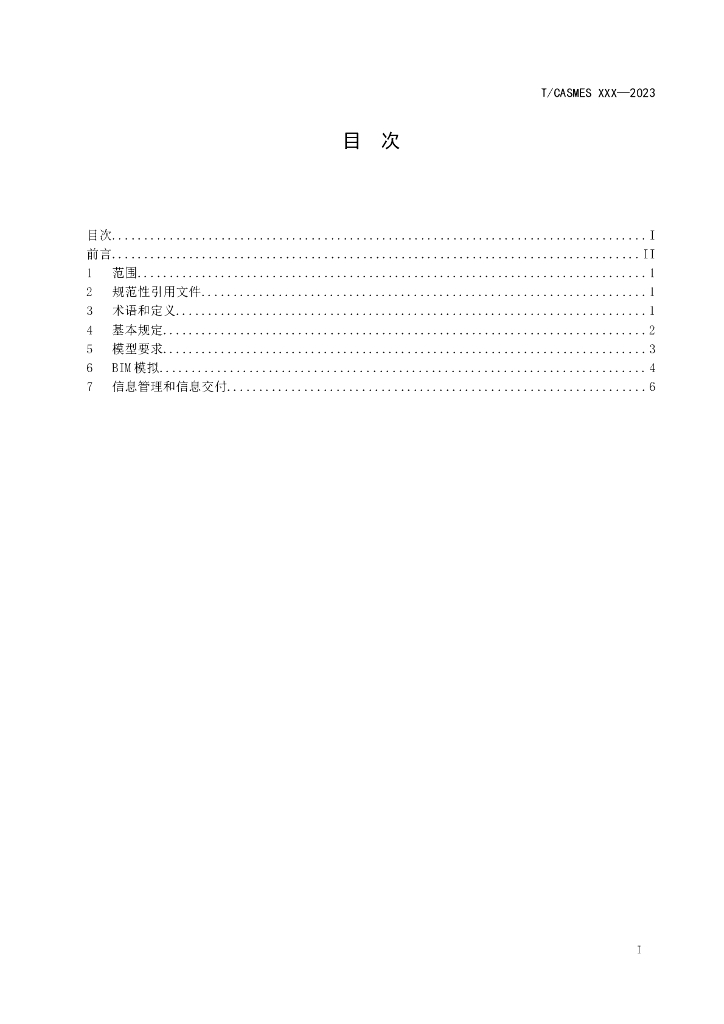

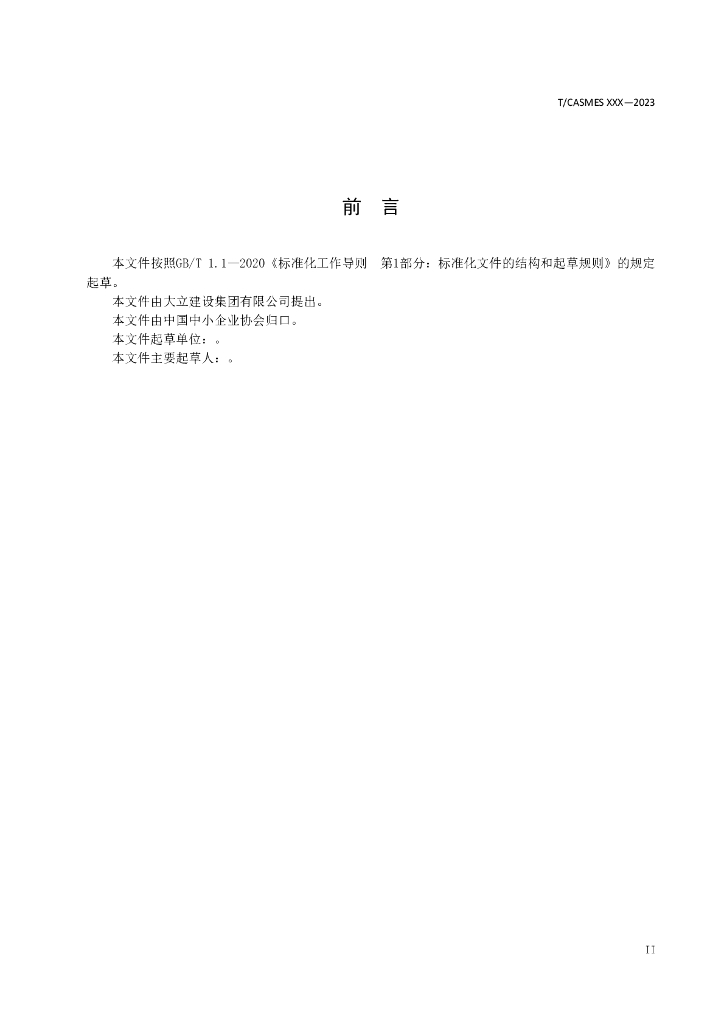

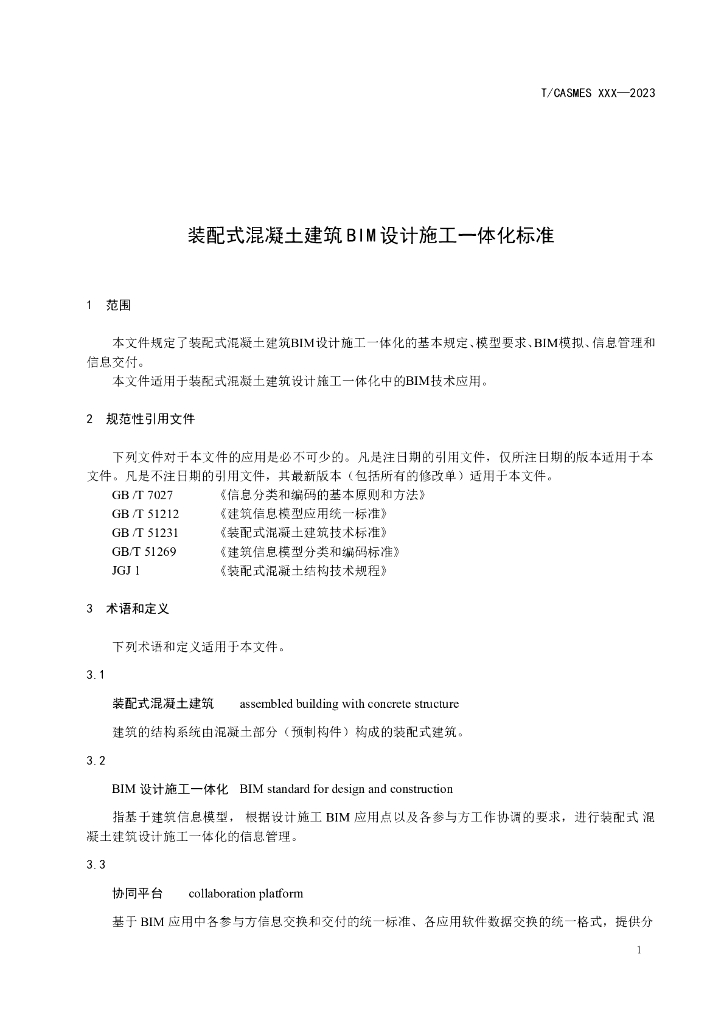

 目次 目次 I 前言 II 1 范围 1 2 规范性引用文件 1 3 术语和定义 1 4 基本规定 2 5 模型要求 3 6 BIM模拟 4 7 信息管理和信息交付 6 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由大立建设集团有限公司提出。 本文件由中国中小企业协会归口。 本文件起草单位：。 本文件主要起草人：。 装配式混凝土建筑BIM设计施工一体化标准 1 范围 本文件规定了装配式混凝土建筑BIM设计施工一体化的基本规定、模型要求、BIM模拟、信息管理和信息交付。 本文件适用于装配式混凝土建筑设计施工一体化中的BIM技术应用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB /T 7027 《信息分类和编码的基本原则和方法》 GB /T 51212 《建筑信息模型应用统一标准》 GB /T 51231 《装配式混凝土建筑技术标准》 GB/T 51269 《建筑信息模型分类和编码标准》 JGJ 1 《装配式混凝土结构技术规程》 3 术语和定义 下列术语和定义适用于本文件。 3.1 装配式混凝土建筑 assembled building with concrete structure 建筑的结构系统由混凝土部分（预制构件）构成的装配式建筑。 3.2 BIM 设计施工一体化 BIM standard for design and construction 指基于建筑信息模型， 根据设计施工 BIM 应用点以及各参与方工作协调的要求，进行装配式 混凝土建筑设计施工一体化的信息管理。 3.3 协同平台 collaboration platform 基于 BIM 应用中各参与方信息交换和交付的统一标准、各应用软件数据交换的统一格式，提供分工合作、进度控制、项目管理等协调功能，进行模型、图纸、文件、信息管理的基础数据系统的集成。 3.4 建筑信息模型 building information modeling/building information model ( BIM ) 在建设工程及设施全生命期内，对其物理特征、功能特性及管理要素进行数字化表达， 并依此设计、施工、运营的过程和结果的总称。简称BIM或模型。 3.5 几何信息 geometrical information 几何信息是反映建筑模型内外空间中的形状、尺寸及位置的信息统称。 3.6 非几何信息 non-geometry information 非几何信息是反映建筑模型内外空间除几何信息之外的 其他特征信息的统称。 3.7 模型元素 BIM element 建筑信息模型中的基本组成单元，又
